高精密平面研磨機

HIGH PRECISION PARALLELISM LAPPING & POLISHING MACHINES

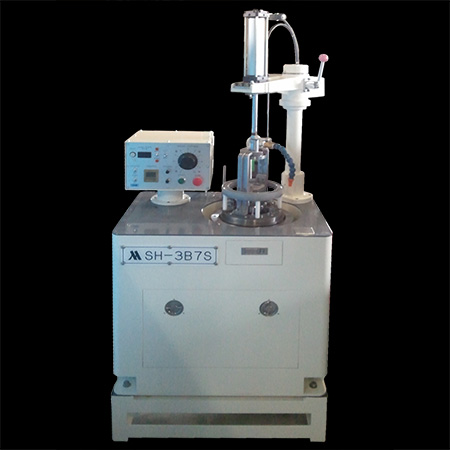

SH-2B9S ・ SH−3B7S ・ SH−4B5S





SH-2B・3B・3B7S・4B5S型の特徴
(1)本機は超薄物研磨加工に最適です。
(2)多品種小ロットの研磨加工に最適です。
(3)本機は極小なワークの研磨加工に最適です。
(4)本機は機械重量も軽くコンパクトな設計になっている為、狭い工場でも設置することが出来ます。
(5)本機の使用モーターはDC100V(200V)-200W仕様のため、極めて経済的な省エネルギータイプです。
(6)本機はパーツを交換する事に依って2Bタイプとして使用する事もで出来ます。
(7)電子式デジタル・プリセットカウンター使用のためラップ量の精密度を高め、加工時間の規制と共に、ラップ量の制御を半自動的に行えます。(下盤の総回転数)
(8)インターナルギアー上下移動は油圧装置のため容易に作動する事が出来、又、任意の所に止められます。(特許機構)
(9)ACL及びLMSもオプションにより取り付ける事が出来ます。
(10)3B7S型はキャリア数が7枚入りとなり、40%の能力アップとなります。
(11)本機種は自動盤面修整サイクル及び、上定盤の上下装置(油圧)の取付がオプションにより出来ます。





FEATURES OF SH-3B TYPE
(1) Highest Lapping Performance especialy for the ultrathin workpieces.
(2) Most suitable Lapping for the various sorts of workpieces in small quantify.
(3) Best Lapping Achievement for the extremely small quantity workpieces.
(4) 3B is light weight and compact design enables to install even in small space factory.
(5) Energy-save can be economicaly done by applying DC 100V(200V)-200W.
(6) Compatible to 2B type by exchanging parts.
(7) The lapping volume precision increased. And the lapping volume control and its time control can be also semi-automatically done by applying electric digital preset counter.
(8) Easy driving of internal gear(up and DOWN) with hydraulic system, and its stopping available at any desired point(PATENTED).
(9) A.L.C.attachable as option.
(l0) This model available to equip 7 Carriers, and has 40% up capability.(on production capacity)
(11)[OPTION] 1)SELP-REPAIR DEVICE (controled by Automatic Plates Repair System) 2)UP/DOWN DEVICE of Upper Lapping Plate (by Oil Pressure Control)





仕様 (Spechification)

Description/Model SH−2B9S SH−3B7S SH−4B5S
Nunber of carrier 9pcs/set 7pcs/set 5pcs/set
Minimum thickness 15μ 22μ 28μ
Main motor 0.2kw (DC)
Machine size 500W×700L×1450H
Weigh 280kg
Power AC100v 1φ 0.4KVA
